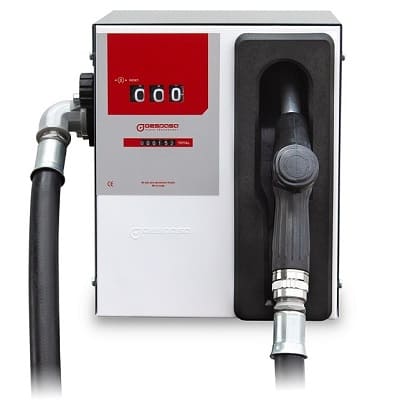

Топливораздаточная колонка Gespasa Compact 800M-230

Все МИНИ-блоки подачи топлива могут быть установлены на воздушных или подземных резервуарах.

Общее

Системы должны быть разработаны специально для работы при минимальном всасывании. Уровень максимального всасывания: 4,5 м для газойля и/или бензина. (Данное равенство заключается в вертикальном расстоянии от нижней части всасывающей трубы до входной трубы МИНИ-блока подачи топлива плюс изнашиваемость, связанная с трением в вертикальном и горизонтальном ходе трубы, колене и т.д.). Необходимо установить запорный клапан 1' – 1 1/4 ', подходящий для газойля и/или бензина. Уровни наибольшего давления будут оказывать воздействие на расходомер, вызовут чрезмерную нагрузку насоса, что может привести к возможности ослабления быстродействия аппарата.

ВНИМАНИЕ: Никогда не используйте муфты давления жидкости для соединений. У данных муфт очень маленький калибр, он сокращает расход и срок функционирования аппарата.

Подземный резервуар

Резервуар должен находиться на глубине 70 см от уровня земли в целях обеспечения минимального подъема всасывания.

Крепление

Установите цементное крепление с пространством для трубы всасывания и электропроводки.

Труба всасывания

Используйте трубу в соответствии с нормами, указанными на линии всасывания, с соответствующими коленями и покрышками, которые образуют шарнирные соединения поверх резервуара или под МИНИ-блоком подачи для предотвращения усадки резервуара при заморозках. Горизонтальная линия всасывания должна находиться на 45 см ниже и, если это будет возможно, обладать постоянным наклоном к резервуару на 1-2%.

Вентиляционная труба

Используйте трубу в соответствии с нормами для обеспечения вентиляции резервуара. Соединения должны быть шарнирными, в то время как труба должна находиться выше уровня земли на 0,5 см. В верхней части должно быть установлено защитное устройство против дождя. При применении резервуаров вместительной способностью менее 10 000 литров, возможно использование трубы 1 1/2 '. Горизонтальные участки должны быть немного наклонены в сторону резервуара.

Электроустановка

Выполните заземление желтого/зеленого кабеля. Присоедините кабели 1 и 2 к соответствующему отверстию для электрического соединения (230 VAC 50 Гц).

В ЦЕЛЯХ ОБЕСПЕЧЕНИЯ ГАРАНТИИ НАДЛЕЖАЩЕГО ФУНКЦИОНИРОВАНИЯ БЛОКА, НЕОБХОДИМА УСТАНОВКА ЗАЩИТЫ МОТОРА, В СООТВЕТСТВИИ С НОРМОЙ EN 60947, ПОДХОДЯЩЕЙ ПО МОЩНОСТИ И РАСХОДУ МИНИ-БЛОКА ПОДАЧИ ТОПЛИВА.

Меры предосторожности: Установку кабельной проводки и подключение электричества должен производить дипломированный электрик, ознакомленный с действующими электрическими кодами в местности, где осуществляется установка.

При установке МИНИ-блока подачи топлива заземление должно быть выполнено правильно, с применением соответствующих труб и кабелей.

Предупреждение: Вышеуказанная информация приведена в целях оказание помощи лицу, осуществляющему установку аппарата. Она является общей информацией, предназначенной для широкого спектра применений, а также представляет собой результат многолетней работы и является точной и достоверной. Однако, TOT COMERCIAL, S.А. не несет ответственности за результаты ее использования.

КАЛИБРОВКА

Для выполнения калибровки рекомендуется прочитать инструкцию к механическому измерителю MG-80V, прилагаемую к данной инструкции.

ИНСТРУКЦИИ ПО ФУНКЦИОНИРОВАНИЮ

В отношении функционирования аппарата, внимательно прочитайте инструкцию к соответствующему измерителю, имеющуюся в приложении. В целях достижения наилучших результатов, МИНИ-блок подачи топлива должен быть установлен в соответствии с пунктом УСТАНОВКА данной инструкции. Для первоначального запуска необходимо оставить клапан открытым на несколько секунд, таким образом, насос загрузится.

ОПЕРАЦИЯ ПОДАЧИ

• В МИНИ-блоках подачи топлива MSGM-50080 на пульте управления поставить измеритель на ноль.
• Введите «пистолет» в резервуар. В этот момент, при отцеплении «пистолета», произойдет автоматический запуск МИНИ-блока подачи топлива, затем для остановки работы аппарата будет необходимо снова повесить «пистолет».
• Начните залив топлива.

УХОД

В целях ухода за аппаратом, рекомендуется периодически выполнять следующие действия:

• Проверьте состояние фильтра и убедитесь, что на нем нет осадка. Для очистки фильтра отвинтите и достаньте сетку, почистите ее и установите на место.
• Некоторые жидкости могут высохнуть в корпусе измерителя и заблокировать его работу. В этом случае необходимо тщательно очистить измеритель. Рекомендуется прочитать соответствующую инструкцию.
• ВНИМАНИЕ Проведите осмотр шланга и пистолета и убедитесь в отсутствии повреждений или износа. Шланги и пистолеты в плохом состоянии могут представлять возможный риск для безопасности использования и/или угрозу для окружающей среды.

РЕМОНТ

Исключительно мастерские, имеющие разрешение на осуществление ремонта, могут осуществлять ремонт сломанных моторов. Перед тем, как отправить МИНИ-блоки подачи топлива в ремонт, необходимо произвести их очистку и дренаж. Если в работе МИНИ-блоков подачи топлива ошибочно использовали жидкости, не связанные с газойлем и/или бензином, необходимо представить соответствующие разъяснения и приложить перечень с указанием химических веществ, перелитых данным аппаратом.

МИНИ-блоки подачи топлива не будут приняты в ремонт как в мастерских, так и на фабрике при отсутствии подобных разъяснений. При запросе запасных частей, убедись в том, что Вы указали код запасной части и серийный номер блока подачи топлива. Это будет являться гарантией правильной поставки запасной части, указанной в запросе.
