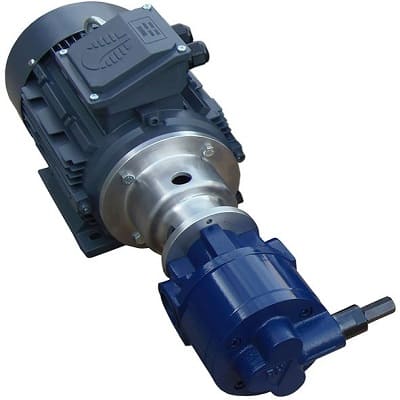

Насос для масла Gespasa EA 80 (2.98 kW)

В случае перекрытия потока жидкости через сопло она свободно перетечет через перепускную трубку внутри насоса. ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ НАСОСА В ПЕРЕПУСКНОМ РЕЖИМЕ НЕ ДОЛЖНА ПРЕВЫШАТЬ ДВЕ МИНУТЫ. Во избежание перебоев или блокировки шестеренок насоса рекомендуется установить сетчатый фильтр на стороне всасывания. Этот сетчатый фильтр должен соответствовать характеристикам перекачиваемой жидкости.

ВНИМАНИЕ: Если насос, шланг и сопло находятся на открытом воздухе, в летнюю погоду и в очень жарких странах, то после повторного заполнения рекомендуется открыть сопло, чтобы сбросить давление, накопленное внутри шланга. Перед выполнением данной операции остановить насос. В противном случае нагретое на солнце топливо, содержащееся в трубках, расширяется и создает избыточное давление, что может привести к поломке фиксатора и механических деталей насоса и/или манометра.

Если насос будет простаивать в месте, подверженном воздействию экстремально низких температур или льда, необходимо будет опорожнить шланги и корпус насоса. Точно так же рекомендуется выполнить эту операцию, если насос простаивает в течение длительного времени (даже, если температура в норме). Максимальная рабочая температура составляет 90 ºC. Перекачиваемые жидкости не должны содержать твердых частиц, и они не должны быть химически агрессивными или вызывать коррозию. Насос предназначен для работы в помещении; для возможности работы на открытом воздухе необходимо защитить его от дождя и солнечных лучей. Температура в помещении для работы насоса должна составлять от 5 до 40 °C.

ЗАПРЕЩЕНО ЭКСПЛУАТИРОВАТЬ НАСОС ВХОЛОСТУЮ. Не допускать попадания жидкости на верхнюю часть двигателя.

ВНИМАНИЕ Электрические соединения должны выполняться в соответствии со стандартом EN 60204-1-2-Ред. В серийной версии электродвигатель не оснащен защитой от перегрузок. Обеспечение такой защиты входит в обязанности пользователя.

Подключите кабель к системе питания. Перед этим убедитесь, что его характеристики соответствуют параметрам, указанным на заводской табличке двигателя (допускается отклонение напряжения в 10%). Демонтаж распределительной коробки двигателя должен выполняться специализированным электриком, с соблюдением правил безопасности.

ВНИМАНИЕ Насос разрешено включать только после завершения установки. Во избежание травмирования подвижными частями насоса категорически запрещается просовывать пальцы или посторонние предметы внутрь отверстий. Перед запуском насоса или его демонтажем отсоедините его от источника питания, чтобы избежать случайного воспламенения незащищенных подвижных частей.

ОБЯЗАТЕЛЬНО УСТАНОВИТЕ УСТРОЙСТВО ЗАЩИТЫ ДВИГАТЕЛЯ, РАССЧИТАННОЕ НА МОЩНОСТЬ 4 кВт И НА РЕГУЛИРУЕМЫЙ ТОК ПОТРЕБЛЕНИЯ 11,2/6,4 А.

УСТАНОВКА НАСОСА

• Перед подключением насоса к источнику питания убедиться, что сила тока соответствует характеристикам двигателя.

• Эквивалентная максимальная высота всасывания составляет 5 м (рассчитывается как расстояние по вертикали от нижней части всасывающей трубки до впускной трубки насоса плюс потери при трении в вертикальном и горизонтальном направлениях при прохождении по трубкам, коленчатым патрубкам и т. д.). Чрезмерное падение давления будет влиять на расход и вызовет усталостный износ деталей насоса, и вероятность образования пустот в перекачиваемой жидкости резко возрастет.

• Рекомендуется установить обратный клапан на стороне всасывания насоса.

• В комплекте с насосом должны применяться переходники и коленчатые патрубки с трубной резьбой 2" GAS (BSP). Если длина соединений недостаточна, насос будет работать неправильно, что уменьшить расход и увеличит энергопотребление двигателя.

• Герметизация всех соединений, как в шлангах, так и в насосе, должна осуществляться с помощью тефлонового уплотнения или аналогам, чтобы избежать потери топлива или попадание воздуха.

• Отрегулируйте всасывающий шланг на входе в насос.

• Насос должен располагаться как можно ближе к закачиваемому продукту. Если продукт загрязнен, то необходимо установить фильтр соответственно характеристикам насоса. Трубные соединения должны быть хорошо герметизированы, чтобы установка не пропускала воздух.

  ВНИМАНИЕ:

  Убедитесь, что ни уплотняющие жидкости, ни тефлоновые герметизирующие ленты не попадают внутрь насоса. В противном случае насос или перепускной трубопровод могут быть забиты.

• Отрегулируйте подающий шланг на выходе насоса.

• Подающий шланг должен иметь минимальный диаметр в 35 мм. Если вязкость жидкости больше, чем по ISO-220 или шланг длиннее 6 м, то диаметр должен быть больше. Избегайте использования слишком длинных соединений, это приводит к увеличению давления и износу. Насос имеет встроенный разгрузочный клапан для избежания гидравлического удара.

• Отрегулируйте сопло (при наличии) соответственно торцу подающего шланга. ВНИМАНИЕ: ИСПОЛЬЗОВАНИЕ СОПЕЛ ПРИВОДИТ К СНИЖЕНИЮ РАСХОДА

• Перед запуском добавьте немного жидкости для перекачивания и проверьте направление вращения (по часовой стрелке, если смотреть на установку через крышку вентилятора двигателя). Допустимое время работы насоса вхолостую не более 5 минут.

• Проверьте правильность подключения насоса, напряжение питания должно соответствовать характеристикам насоса, а установка должна быть заземлена.

• Ослабьте перепускной клапан до минимума, запустите насос и затягивайте клапан, пока не будет достигнуто рабочее давление; затем затяните перепускную гайку так, чтобы она не была ослаблена вибрациями.

• Когда всасывание производится шлангом, то он должно быть армированным, чтобы он не сдавливался.

• Во избежание опорожнения трубок и возникновения гидравлических ударов рекомендуется установить обратный клапан в трубе, следующей сразу после насоса, на стороне подачи.

• Трубы должны быть закреплены на своих собственных опорах, чтобы не передавать вибрации или производимое на них давление на насос.

• Перед запуском убедиться, что в трубах нет твердых частиц (стружка, отходы сварки и т. д.)

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

ВНИМАНИЕ

Перед запуском убедитесь, что напряжение и частота источника питания соответствуют характеристикам двигателя насоса (см. заводскую табличку двигателя).

Необходимо выполнить защитное заземление.

ВАЖНО

Двигатель насоса должен быть оснащен тепловым защитным выключателем соответствующих характеристик.

Для насосов с трехфазным двигателем проверить направление вращения, оно должно совпадать с указанным на корпусе насоса.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для поддержания работоспособности насоса периодически выполнять следующее:

Проверьте состояние фильтра на предмет наличия накопленных твердых загрязнений.

Проверьте шланг и сопло на предмет износа или поломки. Неисправные шланги или сопла могут представлять потенциальный риск для безопасности окружающей среды.

Отремонтируйте или замените неисправные детали, с использованием оригинальных запасных частей.
