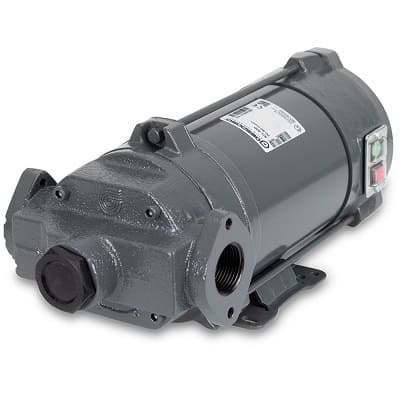

Насос для бензина Gespasa AG-900

Двигатель имеет дополнительную тепловую защиту (резисторы с положительным ТКС), ограничивающую температуру обмотки до 135ºC. Данные резисторы должны быть подключены к устройству аварийного отключения питания, имеющему класс надежности приборов SIL-1 в соответствии с правилами стандарта EN 61508. Это устройство подлежит установке в неопасной зоне. В случае установки в классифицированной зоне оно подлежит оснащению надлежащей защитой по месту установки.

Обратить особое внимание на заземление оборудования в сборе, его соответствие установленным техническим требованиям относительно защиты от электрических разрядов, при этом может применятся защита от потенциальных вихревых токов. Прочитать это руководство перед монтажом комплекта или работы с ним.

УСТАНОВКА С СОБСТВЕННЫМ ОБОРУДОВАНИЕМ

Перед подключением насоса к источнику питания убедиться, что параметры источника питания соответствуют указанным на заводской табличке двигателя насоса.

По возможности, соединить трубку с насосом через фланцы (F1" комплект алюминиевых фланцев). Эта система имеет преимущества по сравнению с системами на основе резьбовых соединений, поскольку на насос не передается механическое усилие.

Если в установке есть жесткая трубка, до и после насоса следует предусмотреть участок гибкой трубки длиной не менее 20 см.

При резьбовом присоединении насоса следует избегать воздействия механического усилия на корпус насоса. Любое небольшое смещение между корпусом и двигателем может привести к повреждениям.

Загерметизировать соединения шлангов или трубок тефлоновым герметиком или другой совместимой жидкостью. Любое попадание воздуха через всасывающую трубку приведет к блокировке линии всасывания насоса. Убедиться в отсутствии утечек.

ВНИМАНИЕ. Аккуратно очистить отверстия для всасывания и опорожнения, удалив пыль и остатки упаковочного материала. Убедиться, что герметизирующие жидкости либо тефлоновый герметик не попали в насос. В противном случае насос или перепускной трубопровод могут быть заблокированы.

Использовать совместимые шланги. Соблюдать рекомендации по диаметрам, указанные в настоящем руководстве. Использование слишком мягкого шланга может привести к понижению мощности всасывания.

Линия всасывания: минимальный диаметр 1" · лучший диаметр 1 1/2"

Напорная линия: минимальный диаметр 3/4"· лучший диаметр 1"

Всасывающий шланг должен быть оснащен соответствующим топливным фильтром.

ОБРАТНЫЙ КЛАПАН: Для условий всасывания с глубины более 2,7 м, с измерительными приборами или без них, требуется обратный клапан. Рекомендуется всегда устанавливать обратный клапан в соответствии с диаметром трубы. Эквивалентная высота максимального всасывания: 4м для дизельного топлива/бензина (рассчитывается как расстояние по вертикали от нижней части всасывающей трубки до впускной трубки насоса плюс потери при трении в вертикальном и горизонтальном направлениях при прохождении по трубкам, коленчатым патрубкам и т. д.). Верхние уровни падения негативно влияют на поток, приводя к ускоренному усталостному износу насоса, а возможность образования кавитации резко увеличится.

Для высоты всасывания выше 2,7 м или для горизонтальной длины всасывания 10 м необходимо, чтобы диаметр всасывающей трубы был больше диаметра впускного отверстия насоса, т. е. 1 1/2".

РЕКОМЕНДАЦИЯ: Если длина нагнетательного шланга в комплекте поставки превышает 5 м, рекомендуется установить невозвратный клапан на выпуске насоса или у измерительного прибора, чтобы избежать избыточного давления в фиксаторе насоса или измерительном приборе. Убедиться, что клапан установлен в правильном направлении.

При установке электрического кабеля большей длины необходимо использовать кабель с большей площадью поперечного сечения. В противном случае двигатель может быть поврежден. Электрокабель должен быть целым, без скруток.

ВНИМАНИЕ: Не использовать адаптеры гидравлического давления для соединений. Эти адаптеры слишком узкие и уменьшают расход рабочей жидкости и срок службы насоса.

Угловые фитинги могут вызвать снижение производительности системы. Во избежание перебоев подачи рабочей жидкости следует использовать как можно меньше фитингов.

Угловые фитинги, соединительные муфты, соединения должны иметь внутренний диаметр, равный или превышающий диаметр установленной трубки. Уменьшение диаметра уменьшает расход рабочей жидкости и может привести к поломке двигателя.

Установка микрофильтра в линию всасывания насоса позволит избежать многих поломок вследствие загрязнений и долговременной эксплуатации насоса. Установка микрофильтра FG-100G позволит избежать проблем с инжекторами транспортного средства или машинного оборудования.

При установке насоса на амортизирующие блоки уровень вибрации снижается.

С насосом можно использовать пистолет с ручной и автоматической регулировкой. ПРИ ИСПОЛЬЗОВАНИИ ПИСТОЛЕТОВ РАСХОД УМЕНЬШАЕТСЯ НА 7–14%.

При отсутствии всасывания во время установки насоса:

Немедленно остановить насос.

Проверить, хорошо ли загерметизирована всасывающая трубка (внутри отсутствует воздух).

Убедиться, что рекомендуемые значения по высоте и длине трубок не превышены.

Если используется автоматический пистолет, в нагнетательной линии может образоваться воздушная пробка. Вывод воздуха может быть затруднен из-за автоматического стопорного устройства, удерживающего клапан закрытым при слишком низком давлении. В таком случае разобрать пистолет и оставить насос работать до тех пор, пока из трубки не потечет жидкость. Затем снова собрать пистолет.

Можно заказать ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ по индивидуальному заказу для каждого типа насоса, позволяющие аккуратно и быстро выполнять установку на линиях всасывания и нагнетания.

Уплотнение труб на стороне всасывания выполнено с помощью специального герметика для трубных соединений.

Нагнетательные шланги, закрепленные латунными адаптерами, полностью герметизированы посредством специального герметика и не требуют использования герметизирующих жидкостей или других элементов.

Благодаря встроенному фильтру внутри полипропиленовых телескопических трубок отсутствуют загрязнения, что позволяет избежать помех при перекачке (размеры подлежат уточнению). Установщик несет ответственность за использование необходимых вспомогательных принадлежностей для надлежащей работы оборудования в комплекте. Неправильное использование вспомогательных принадлежностей может привести к загрязнению или повреждению насоса и травмам персонала.

ПОДКЛЮЧЕНИЕ НАСОСА Кабель коричневого цвета должен быть подключен к ПОЛОЖИТЕЛЬНОМУ полюсу (+12 В пост. тока), кабель синего цвета – к ОТРИЦАТЕЛЬНОМУ полюсу (0 В пост. тока).

ПРАВИЛА ИСПОЛЬЗОВАНИЯ НАСОСА

При включении насоса двигатель начинает работать, после чего начинается всасывание жидкости, а после открытия пистолета начинается перекачка дизельного топлива либо бензина.

По завершении заправки отключить насос с помощью соответствующего выключателя.

ВАЖНАЯ ИНФОРМАЦИЯ ОБЯЗАТЕЛЬНО ОСТАНОВИТЬ НАСОС С ПОМОЩЬЮ ВЫКЛЮЧАТЕЛЯ ИЛИ путем ОТСОЕДИНЕНИЯ ЗАЖИМОВ после завершения заполнения. В случае перекрытия потока жидкости, проходящей через пистолет, она свободно перетекает через перепускную трубку во внутренней части насоса. Комплект может быть поврежден. Насос не должен работать в режиме перепуска (при закрытом пистолете) в течение более, чем 3 минут, поскольку в противном случае насос будет серьезно поврежден. Не запускать насос, если внутри него отсутствует жидкость.

ВАЖНАЯ ИНФОРМАЦИЯ: При работе насоса с закрытым пистолетом в шланге может возникнуть избыточное давление. ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ РЕКОМЕНДУЕТСЯ ОТКРЫТЬ ПИСТОЛЕТ, чтобы сбросить давление, накопленное в шланге.

Использование насоса в слишком жестких условиях может привести к увеличению температуры двигателя и последующему останову из-за срабатывания тепловой защиты двигателя.

Выключить насос и подождать, пока он остынет. После этого тепловая защита будет отключена автоматически.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для поддержания насоса в оптимальном рабочем состоянии требуется периодически выполнять следующее:

На линии всасывания насосов AG-900 на 12 В пост. тока установлен съемный фильтр, препятствующий попаданию твердых примесей в насос и/или измерительный прибор. Отсутствие этих примесей продлевает срок службы насоса.

Проверить фильтр на наличие скопившихся отходов.

Проверить шланг и пистолет на предмет износа или поломки. Повреждение насоса или пистолета может представлять потенциальный риск и/или угрозу для окружающей среды.

ВНИМАНИЕ Пользователь несет ответственность за контроль, за выполнением периодических инспекций и плана технического обслуживания, чтобы насос всегда эксплуатировался в пределах ограничений по условиям безопасности. Персонал, ответственный за выполнение этих функций, должен иметь допуски на работу в опасных зонах.

РЕМОНТ

Ремонт двигателя должен осуществляться только в авторизованных сервисных центрах. Перед отправкой насоса на ремонт его следует очистить и слить из него жидкость. Если насос по ошибке используется с жидкостями, не относящимися к дизельному топливу либо бензину, он должен быть промыт необходимое количество раз, и к нему должна быть приложена заметка с указанием типа перекачанных жидкостей. Насосы, не соответствующим денным условиям, не будут приняты ни в сервисных центрах, ни на заводе. При заказе запасных частей следует убедиться в том, что указаны код запасной части, ее описание и серийный номер. Это гарантирует правильность поставки требуемых запасных частей.
