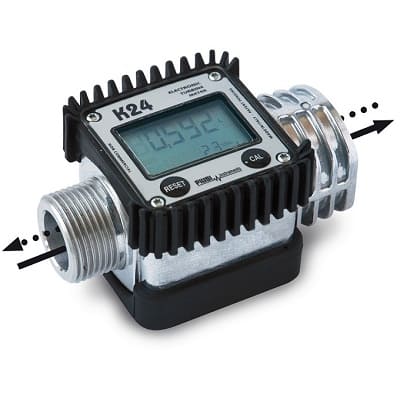

Электронный цифровой счетчик с турбинной системой измерения спроектирован для точного измерения жидкостей с низкой вязкостью.
Можно разделить на две макрогруппы:
Корпус сделан из нетокопроводящего пластика светлых цветов для воды и мочевины.
Корпус сделан из токопроводящего пластика темных цветов (сопротивление 50 Ом) для дизельного топлива, воды и антифриза.
Дисплей может вращаться относительно корпуса, чтобы можно было видеть значения из любого положения. Корпус дисплея легко доступен и закрыт пластиковой крышкой, герметизированной резиновой защитой, служащей также сальником. Блок целиком может быть легко изъят с помощью откручивания 4 болтов, фиксирующих дисплей и крышку.
Система измерения
Турбинная измерительная система. Турбина расположена внутри отверстия в корпусе К24, оснащен резьбовым входом и выходом. Корпус К24 сделан из пластика, что позволяет иметь несколько видов резьбы для большого числа комбинаций. К 24 имеет 2 резиновые защиты, которые также выполняют функцию сальников (прокладок), что снижает количество компонентов счетчика.
К24 работает с жидкостями низкой вязкости, такими как:
дизельное топливо
вода
керосин
жидкость для омывателя стекол
бензин
мочевина
Основные компоненты:
ЖК дисплей
Кнопка Reset
Кнопка Cal
Расположение дисплея
Квадратная форма К24 позволяет вращать дисплей в корпусе, таким образом обеспечивая большую подвижность в расположении.
Внимание! Размещая дисплей К24, убедитесь, что контактный кабель батареи не расположен под округлым корпусом лампочки.
Рабочий режим
Пользователь может выбрать два различных рабочих режима:
Нормальный режим: режим с отображением общего количества отпущенного топлива и каждой операции.
Режим с производительностью: Режим с отображением производительности, а также количества отпущенного топлива.
Счетчик оснащен энергонезависимой памятью для хранения информации о отпущенном топливе даже при долгосрочном отключении питания. Измерительная электроника и ЖК-дисплей установлены на верхней части К24, которая остается изолированной от измерительной камеры с топливом и герметизирована снаружи с помощью крышки.
ЖК-дисплей
ЖК-дисплей счетчика оснащен двумя числовыми регистрами и различными индикаторами, отображаемыми пользователю, только если это задано настройками.
Индикаторы:
Счетчик разовой заправки (5 цифр с плавающей запятой от 0,1 до 99999) отображает объем отпущенного топлива с момента последнего нажатия кнопки сброс.
Индикатор заряда батареи
Индикатор режима калибровки
Суммарный счетчик (6 цифр с плавающей точкой от 0,1 до 999999) может отображать два типа общего расхода жидкости:
Общий расход жидкости не может сбрасываться (TOTAL)
Сбрасываемый общий расход (Reset TOTAL)
Индикатор общего коэффициента умножения (x10/x100)
Индикатор типа отображения общего расхода жидкости.
Индикатор единицы измерения общего расхода: L- литры, Gal – галлоны.
Индикатор режима производительности
Индикатор единицы измерения разовой заправки: Qts – кварты, Pts – пинты, L – литры, Gal – галлоны.
Пользовательские кнопки
К24 оснащен двумя кнопками (reset и cal), которые индивидуально представляют две основные функция и вместе второстепенные функции.
Основные функции:
для кнопки Reset сброс считчика разовой заправки и сбрасываемого общего расхода.
для кнопки Cal вводит режим калибровки.
Используемые вместе, две кнопки дают войти в режим конфигурации, необходимый для изменения единиц измерения и фактора калибровки. Батарейный блок. К24 питается от двух батарей стандартного типа (ААА) 1,5V. Батарейный блок легко доступен и закрыт металлической крышкой, герметизированной резиновой защитой, которая также служит сальником. Блок может быть легко извлечен с помощью откручивания 4 болтов, фиксирующих крышку с корпусом.
Установка
Счетчик К24 оснащен резьбовым перпендикулярным входом и выходом (1” внутренней или внешней резьбой для газа или для использования с нормальными температурой и давлением. Также виды резьбы могут комбинироваться). Он был спроектирован для легкой установки в любом положении: установка в линии или же мобильно на раздаточной кране.
Для увеличения сроки жизни турбины рекомендуется устанавливать фильтр до самого счетчика.
Внимание! На входах с внутренней резьбой муфта сжимается максимум до 55 N/m.
Внимание! На входах с внутренней резьбой не используется коническая резьба.
Ежедневное использование
Единственные операции, которые необходимо сделать для ежедневного использования счетчика, это установки счетчика разовой заправки и суммарного счетчика. Пользователь должен использовать только распределительную систему счетчика. Иногда счетчик может потребовать конфигурации или калибровки. Для этого обратитесь к специальным главам.
Ниже приведены два типичных дисплея в рабочем состоянии.
Первый дисплей показывает объем разовой заправки и сбрасываемый общий объем. Другой показывает объем разовой заправки и общий объем. Переключение между сбрасываемым общим объемом и общем объемом является автоматическим и связано с периодами и временем, заданными на фабрике, и не может меняться.
Обратите внимание: есть 6 цифр для общего объема плюс две иконки х10/х100. Последовательность возрастания такова: 0.0 �� 99999.9 �� 999999 �� 100000х10 ��999999х10 �� 100000х100 �� 999999х100
Отпуск топлива в нормальном режиме
Нормальный режим – это стандартный отпуск топлива. Когда ведется отсчет, одновременно отображаются объем операции и пере устанавливаемый общий объем. При случайном нажатии одной из клавиш во время отпуска топлива ничего не произойдет. Через несколько секунд после завершения операции, в нижнем регистре, дисплей переключится со сбрасываемого общего объема к общему объему: слово “reset” над словом “total” по-гаснет, и сбрасываемый общий объем будет заменен на общий объем. Этот режим называется режим ожидания и остается стабильным пока пользователь работает со счетчиком К24.
Установка счетчика разовой заправки
Счетчик разовой заправки может быть сброшен нажатием кнопки reset в режиме ожидания, т.е. экран отображает слово “TOTAL”. После нажатия клавиши reset, во время сброса, дисплей вначале покажет отображаемые знаки, а потом все не отображаемые. В конце процесса, дисплей вначале покажет сброс счетчика разовой заправки и сбрасываемый общий общем. Через несколько секунд сбрасываемый общий объем сменяется общим объемом.
Сброс сбрасываемого общего объема
Сброс общего объема может осуществляться только после сброса счетчика разовой заправки. Общий объем можно сбросить нажатием кнопки reset в течение длительного времени. Экран покажет сбрасываемый общий объем как показано на рисунке.
Схематические шаги:
Дождитесь пока дисплей покажет нормальный вид в режиме ожидания (только с общим объемом)
Быстро нажмите клавишу Reset
Счетчик начнет сбрасывать счетчик разовой операцию
Пока дисплей показывает сбрасываемый общий объем, опять нажмите кнопку Reset и удерживайте в течение 1 секунды.
Дисплей опять показывает сегменты дисплея с выключенными сегментами и в результате покажет информацию со сброшенным общим объемом.
Режим отображения производительности
Возможность прокачивать жидкости с отображением:
Разового объема
Производительности (ед./минуту)
Установка этого режима:
дождитесь пока дисплей уйдет в режим ожидания, т.е. экран дисплея показывает только общий объем.
быстро нажмите клавишу CAL
начните подачу топлива.
Производительность обновляется каждые 0,7 секунд. Поэтому отображение при небольшой производительности может быть нестабильным. Чем выше производительность, тем стабильнее она отображается.
Важно! Производительность измеряется в единицах измерения разового объема. По этой причине в случае, если единицы измерения для разового объема и общего объема разные, как на примере внизу, необходимо помнить, что указанная производительность относится к единицам измерения разового объема. На примере производительность отображается в квартах в минуту. Слово “gal”, отображающееся рядом с производительностью, относится к общему объему (сбрасываемому и не сбрасываемому), который опять будет отображаться при выходе из режима производительности. Для возврата в нормальный режим опять нажмите CAL. Если одна или обе кнопки RESET или CAL нечаянно нажаты во время подсчета, работа счетчика не будет нарушена.
Важно! Даже если в данном режиме они не отображаются, и сбрасываемый общий объем и общий объем увеличиваются. Их показания можно проверить после окончания подачи топлива, вернувшись в нормальный режим быстрым нажатием CAL.
Сброс счетчика разовой заправки
Для сброса счетчика разовой заправки завершите подачу топлива и дождитесь пока на дисплее появится Производительность 0.0 как показано на рисунке потом быстро нажмите RESET
Калибровка
Формулировки
Фактор калибровки “k factor”. Мультипликационный фактор применяется системой для получаемых электрических импульсов для перевода их в единицы измерения топлива.
Заводской фактор
Заводской фактор не несет никакой функции. Он равен 1,000. Этот фактор калибровки обеспечивает точности при следующих рабочих условиях:
Даже после каких-либо изменений, сделанных пользователем, заводской фактор калибровки может быть восстановлен по очень простому алгоритму.
Пользовательский фактор
Пользовательский фактор калибровки вводится посредством калибровки.
Зачем калибровать. При работе в условиях, близких к экстремальным, таких как топливо близкое к крайним условиям использования (дизельное топливо при низких температурах) или при крайних значениях производительности (близко к минимальному и максимальному допустимому значению), может потребоваться калибровка на объекте для соответствия реальным условиям, в которых К24 должен работать.
Процедура калибровки
К24 позволяет осуществлять быструю и точную электронную калибровку меняя фактор калибровки (k factor).
Есть два способа калибровки:
калибровка на объекте, осуществляемая путем отпуска топлива.
прямая калибровки, осуществляется прямым вводом k factor.
для входа в фазу калибровки необходимо нажать и удерживать кнопку cal.
Зачем входить в фазу калибровки?
Отображение текущего фактора калибровки.
Возврат к заводскому фактору после предыдущей калибровки с пользовательский фактором.
Изменения фактора калибровки, использую одну из двух описанных выше процедур.
В режиме калибровки, объем разовой заправки и общий объем на дисплее принимают различные значения в зависимости от фазы процесса калибровки.
Во время калибровки, К24 не может осуществлять нормальных операций по отпуску топлива. В режиме калибровки общий объем не увеличивается.
Внимание! К24 имеет постоянную память. Она хранит информацию о факторе калибровки и об отпуске топлива даже после замени батареек или долгих периодов неактивности.
Отображение текущего фактора калибровки и возврат к заводскому фактору. При нажатии кнопки cal в режиме ожидания на дисплее появится текущий фактор калибровки. Если вы используете заводской фактор калибровки дисплей будет иметь вид как на рисунке и надпись «fact». Если используется пользовательский фактор калибровки (например, 0,998), он будет отображаться. Слово «user» указывает на то, что используется пользовательский фактор калибровки. Схема поэтапно показывает информацию, отображаемую на дисплее. В данном состоянии кнопка reset позволяет переключаться от пользовательского фактора к заводскому фактору. Для подтверждения выбора фактора калибровки, нажмите cal пока горит user или fact. После перезапуска счетчик использует утвержденный фактор калибровки.
Внимание! Когда подтверждается заводской фактор, старый пользовательский фактор удаляется из памяти.
Калибровки в поле
Эта процедура подразумевает отпуск топлива в мерную емкость в реальных рабочих условиях (производительность, вязкость и т.д.), требующих максимальной точности.
Внимание! Для правильной калибровки особенно важно:
полностью удалить воздух из системы перед калибровкой
использовать точную мерную емкость с объемом не менее 5 литров и точной градуировкой
убедиться, что отпуск топлива при калибровке осуществлялся при производительности равной нормальной работе счетчика до полного наполнения мерной емкости
не снижайте производительность для достижения градуированной области мерной емкости во время последнего этапа подачи топлива (правильный метод для последнего этапа наполнения мерной емкости это короткая подача топлива при нормальном рабочем давлении)
после подачи топлива подождите несколько минут, чтобы убедиться, что все воздушные пузырьки ушли из мерной емкости, смотрите объем текущей операции только в конце данного этапа, когда уровень в мерной емкости может уменьшиться необходимо точно следовать описанной выше процедуре.
Процесс калибровки в поле в режиме ожидания.
Долгое нажатие кнопки CAL
К24 входит в режим калибровки, отображается «cal» и используемый фактор калибровки вместо общего объема. Слово «fact» или «user» указывает текущий фактор калибровки.
Долгих нажатия клавиши RESET
К24 показывает «СAL» и сумма разовой заправки на нуле. К24 готов к калибровке.
Отпуск топлива в мерный контейнер
Без нажатия каких-либо клавиш начните подавать топливо в мерную емкость. Подачу топлива можно прерывать и начинать заново по желанию. Продолжайте подачу топлива пока уровень жидкости в мерной емкости не достигнет градуированной области. Нет необходимости отпускать заданное количество.
Короткое нажатие клавиши RESET К24 проинформирован, что операции по калибровочному отпуску топлива завершена.
Убедитесь, что подача топлива правильно завершена, прежде чем нажимать клавишу.
Для калибровки К24 объем, указанные счетчиком разовой заправки (например, 9,800) должен быть принудительно сведен к реальному объему мерной емкости.
В левом нижнем углу дисплея появится стрелочка (вверх и вниз), которая показывает направление изменения (увеличение или уменьшение) пользовательского фактора калибровки, когда осуществляются операции 6 и 7.
Короткое нажатие клавиши RESET меняется направление стрелки. Операцию можно повторять по необходимости.
Короткое/длинное нажатие клавиши CAL
Указанные объем меняется в направлении, указанном стрелочкой:
одна единица при каждом коротком нажатии CAL
непрерывно при долгом нажатии CAL (для первых 5 единиц медленно, затем быстро).
Если желаемое количество превышено, повторите операции с пункта 6.
Длительное нажатие RESET дает команду К24 о завершении процедуры калибровки. Прежде чем делать это, убедитесь, что отображаемый фактор калибровки является действительным. К24 просчитает новый пользовательский фактор калибровки. Эти расчеты могут занять несколько секунд, в зависимость от необходимых поправок. Во время этой операции стрелки исчезнут, но индикатор CAL останется. Если эта процедура осуществляется после пункта 5, без изменения указанного объема, пользовательский фактор будет равен заводскому фактору, т.е. он будет проигнорирован.
